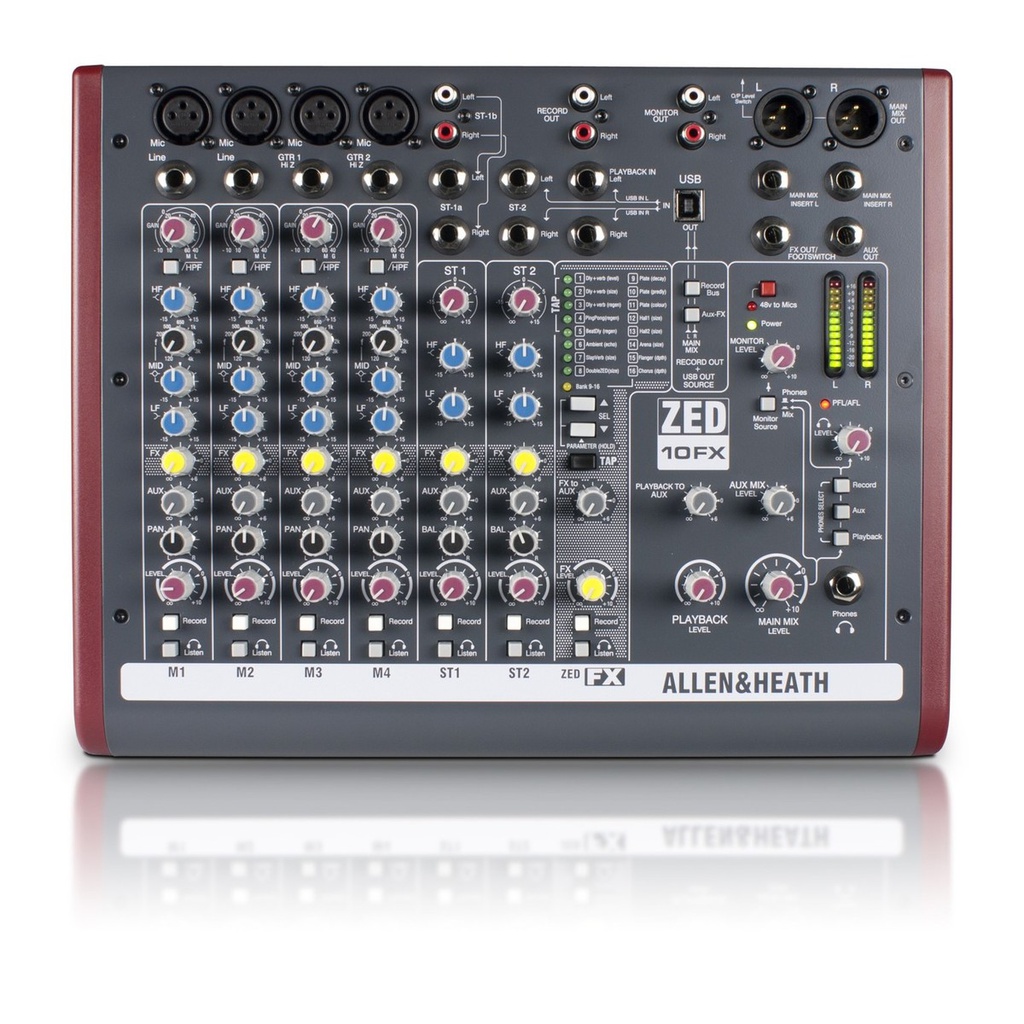

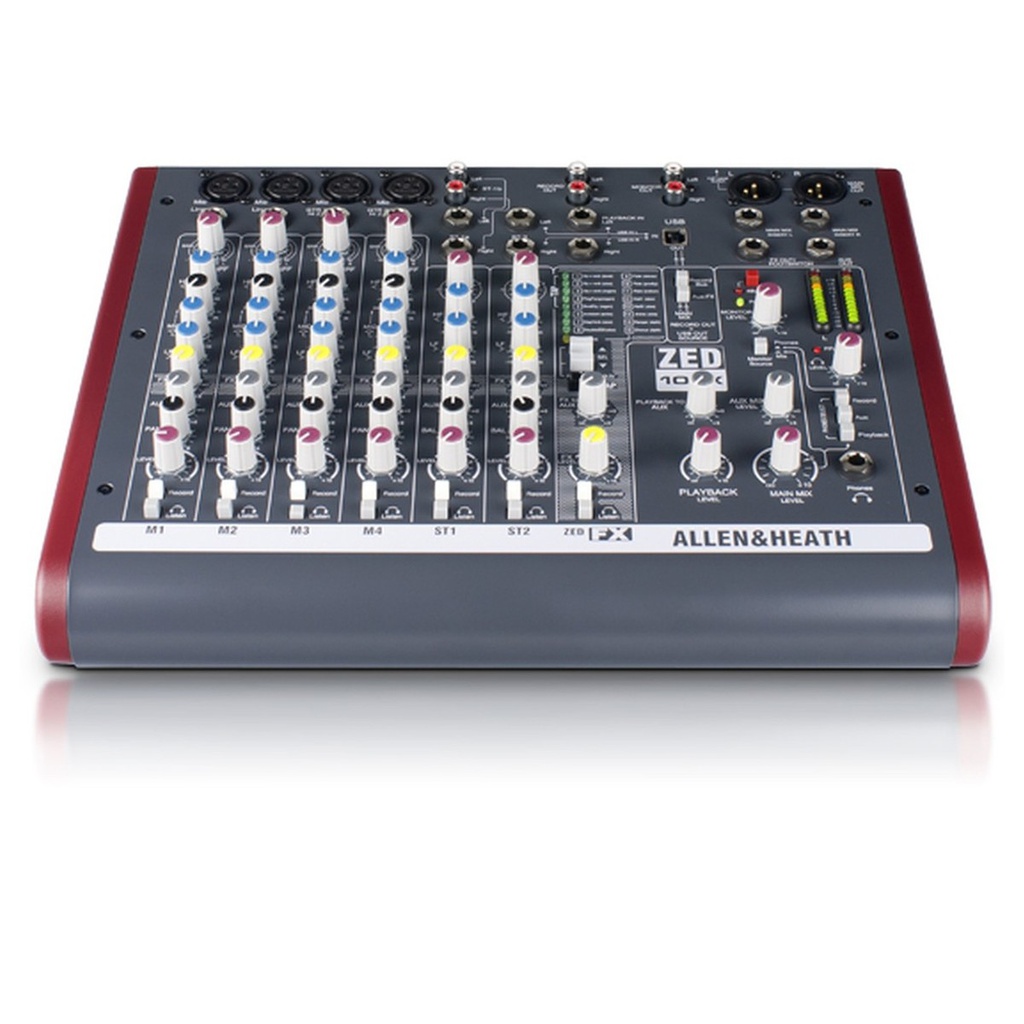

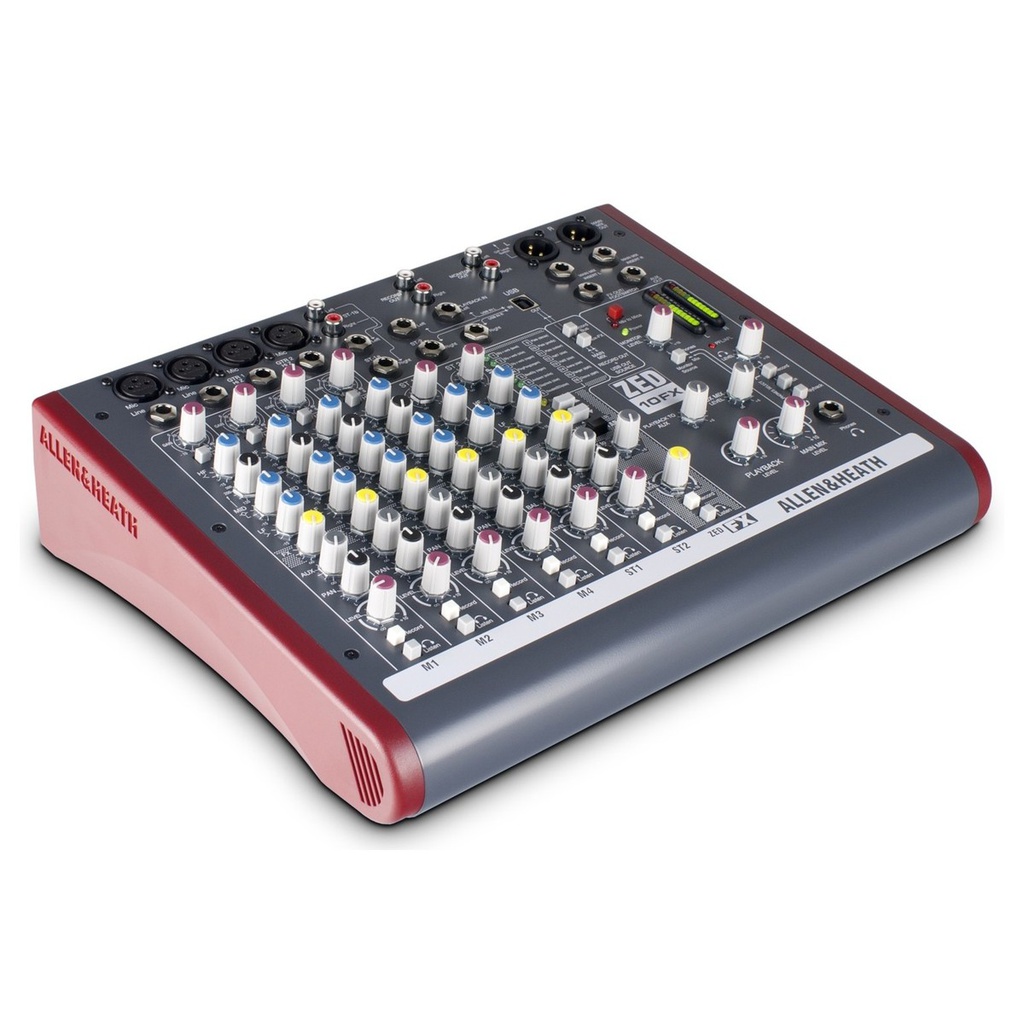

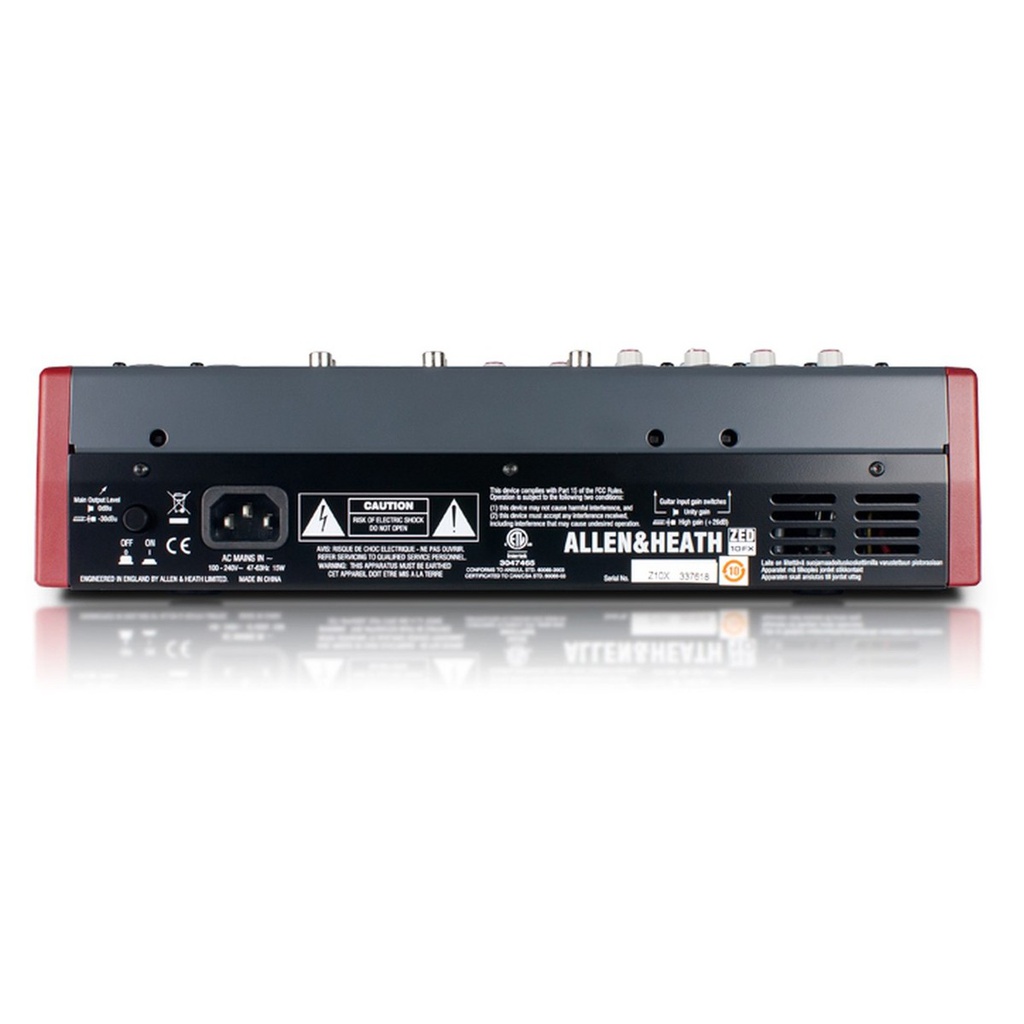

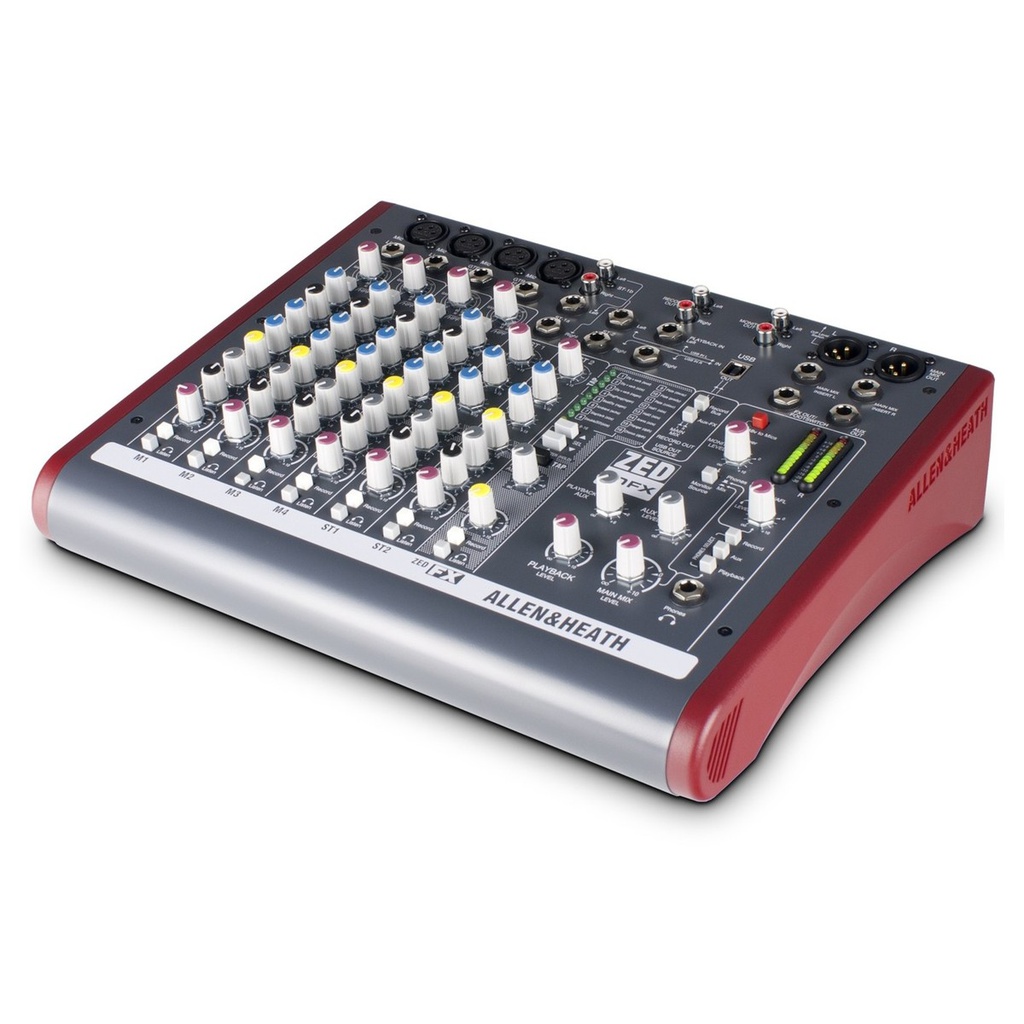

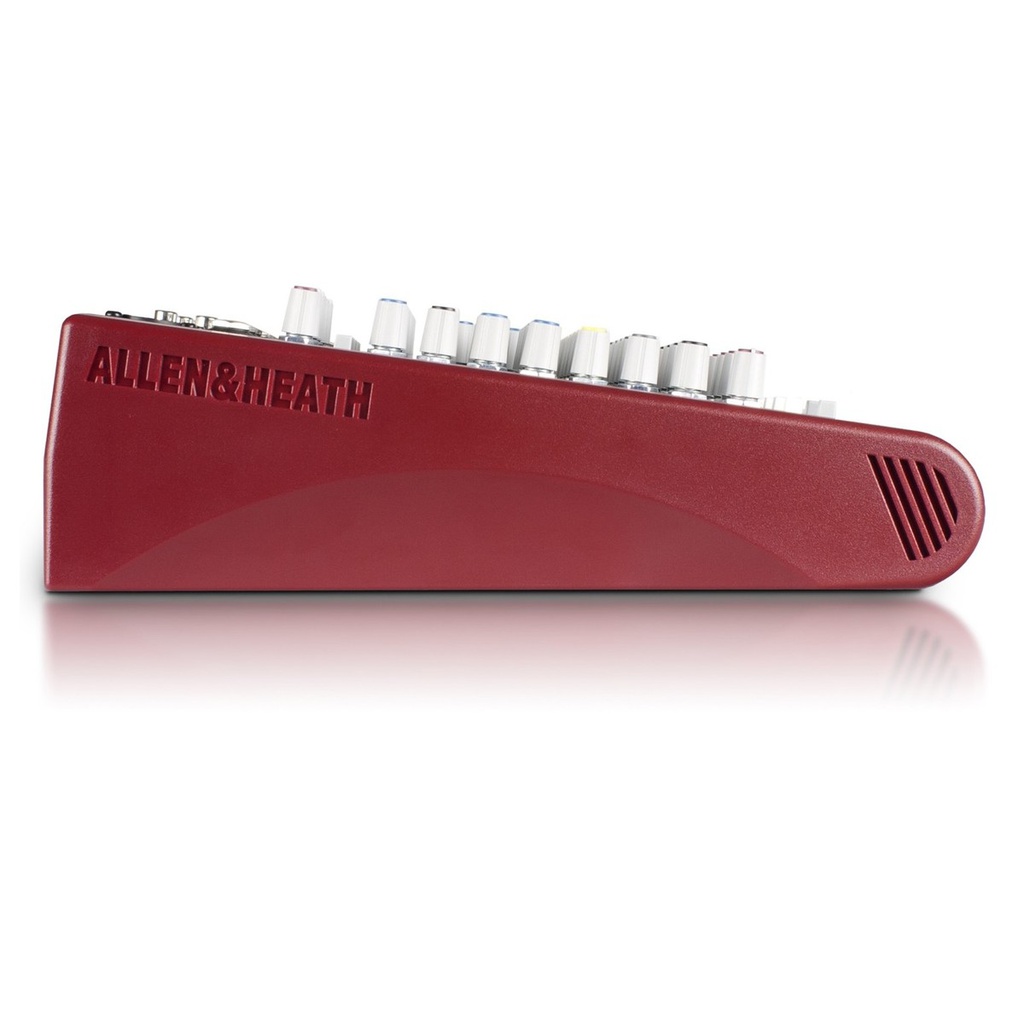

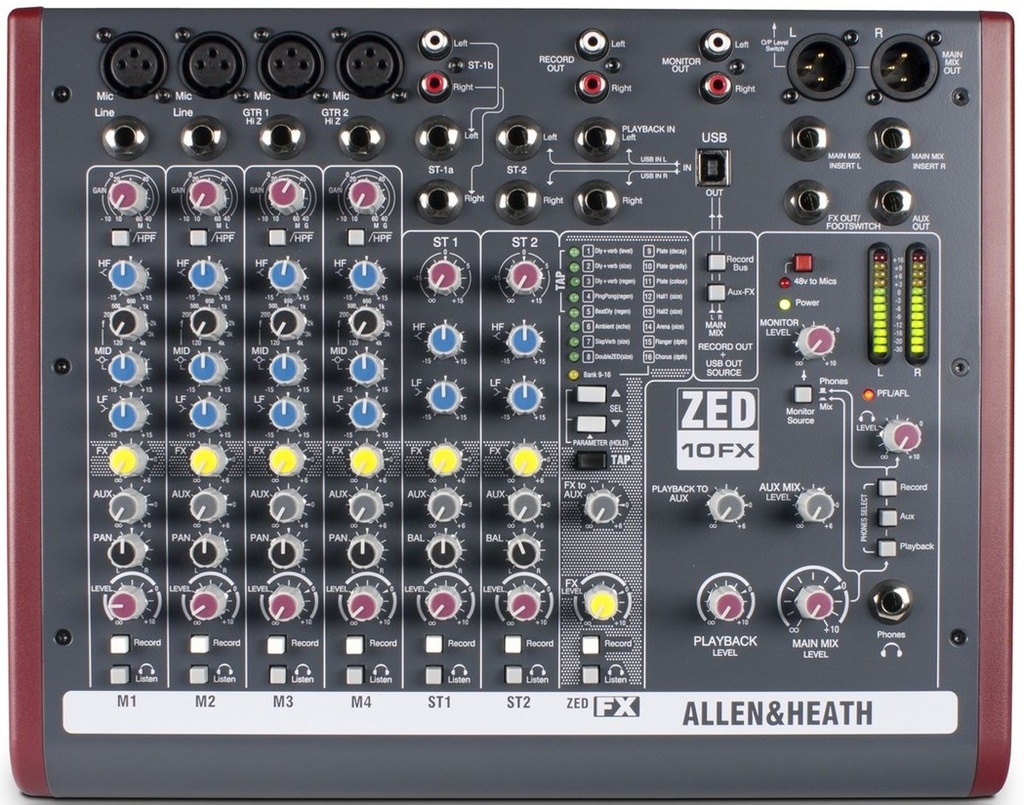

Allen & Heath ZED10FX

Especificações

Entrada

• Mono Entrada de canal (XLR): -10 a -60dBu para nominal (+11dBu no máximo)
• Mono Entrada de linha do canal (tomada Jack): +10 a -40dBu (+31dBu no máximo)
• Entrada estéreo (tomadas jack ou fone): 0dBu nominal (controlo = desligado a +15dB)

Saídas

• Saídas L/R (XLR) Normal/DI out: 0dBu/-30dBu +21dBu/-9dBu máximo
• Saídas Aux & FX (tomadas Jack): 0dBu nominal. +21dBu máximo
• Saídas de Gravação e Monitor (tomadas phono): 0dBu nominal. +21dBu máximo

Resposta de frequência

• Entrada de microfone para saída de mistura L/R, ganho de 30dB: +0,5/-1dB 10Hz a 30kHz.
• Entrada de linha para saída de mistura L/R, ganho de 0dB: +0,5/-1dB 10Hz a 25kHz
• Entrada estéreo para saída Mix L/R: +0,5/-1db 10Hz a 30kHz

THD+n

• Entrada de microfone para saída de mistura L/R, ganho de 10dB 1kHz +10dBu saída: 0.002
• Mic in para Mix L/R Out, ganho de 30dB 1kHz: 0.01
• Entrada de linha para saída de mistura L/R, ganho de 0dB 0dBu 1kHz: 0.003
• Entrada estéreo para saída de mistura L/R, ganho de 0dB +10dBu 1kHz: 0.002
• Entrada de Gtr para saída de mistura L/R, 0dBu, Boost OUT: 0.015
• Entrada de Gtr para saída de mistura L/R, 0dBu, Boost IN: 2 segundo Harmónico

Harmónica

• Headroom analógico a partir do nominal (0Vu): 21dB
• Altura de entrada e saída USB a partir do valor nominal (0Vu): 14dB

Ruído

• Mic Pre Ein @ ganho máximo 150R entrada Z 22-22kHz: -127dBu
• Saída de mistura L/R, faders L/R = 0, níveis mín, 22-22kHz: -96dBu
• Mix L/R out, faders L/R = 0, Levels min, 22-22kHz: -96dBu

CODEC de Áudio USB (Codificador/Descodificador)

• Entrada/Saída de áudio USB: USB 1.1 compatível com 16 bits
• Taxa de amostragem: 32, 44,1 ou 48kHz
